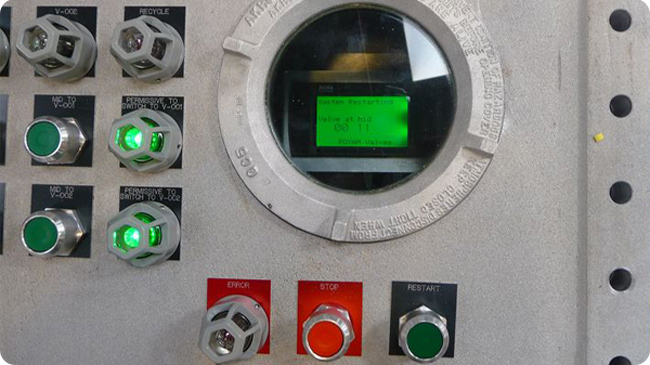

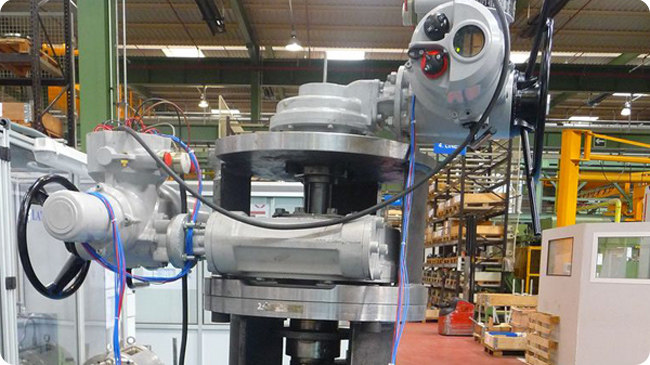

POYAM, la división de válvulas de AMPO, recibió el encargo de fabricar una válvula especial de 4 vías para la unidad de coker de una refinería. Este tipo de válvulas necesita un controlador electrónico para poder posicionarse en las distintas vías de salida. Las especificaciones del cliente incluían una pantalla LCD para mostrar información del estado de la válvula. El sistema debía de estar certificado para atmósferas explosivas y resistir temperaturas ambiente de hasta -40ºC.

Producto a controlar: http://www.ampo.es/es/products-services/valves-special-non-lubricated.php

Solución aportada

Partiendo de las especificaciones del cliente se han realizado las siguientes tareas:

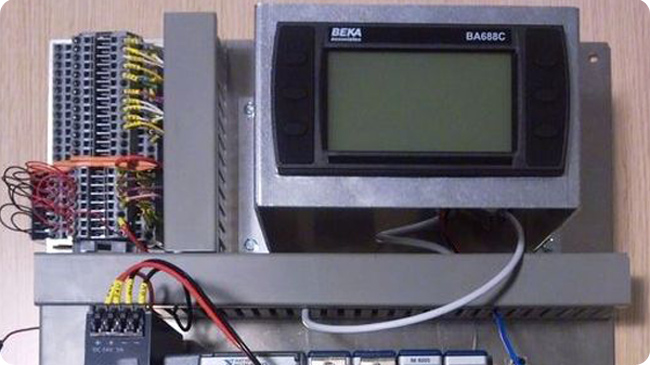

• Diseño del armario, basado en un controlador cRIO de National Instruments. Incluye un sistema de calefacción para mantener la temperatura interior por encima de los límites de funcionamiento de la electrónica. Se ha utilizado un display LCD de la marca BEKA para la visualización de parámetros.
• Creación del programa de control en Labview.
• Supervisión del montaje y pruebas en fábrica, antes de enviar el sistema al cliente.
• Puesta en marcha en las instalaciones del cliente en Volgogrado (Rusia).

Ventajas

• El sistema CompactRIO soporta temperaturas de hasta -40ºC. Su pequeña necesidad de potencia permite alojarlo en armarios antideflagrantes.
